Компанія Антенор висловлює вдячність за придбання Датчика температури та вологості Antenor Sensor – приладу, необхідного для всіх, хто планує контролювати режим температури та вологості при транспортуванні, виробництві чи зберіганні товарів на своєму підприємстві.
Увага ! Перед використанням обладнання, слід обов’язково ознайомитися з інструкцією щодо експлуатації.
ЗМІСТ
- Призначення і принцип роботи
- Підготовка до роботи та порядок монтажу
- Налаштування
- Технічні характеристики
- Конструкція та функціональні можливості
- Гарантійні зобов’язання виробника
1. Призначення і принцип роботи
Датчика температури та вологості Antenor Sensor призначений для вимірювання та контролю показників температури (AS-T01) та температури/вологості (AS-TH01).
Інформація з Датчика Antenor Sensor передається через вбудований посилений радіо інтерфейс Bluetooth Low Energy (BLE ). Пристрій працює автономно, живлення здійснюється від внутрішньої батереї 2х14500. Показники приладу фіксуються в реальному часі радіоканалом з використанням технології BLE 5.0.
2. Підготовка до роботи та порядок монтажу
Датчик Antenor Sensor поставляється у включеному стані та повністю готовий до роботи.
Датчик легко фіксується на поверхні за допомогою саморізів.
При установці пристрою слід уникати поблизу масивних металевих конструкцій, оскільки дальність передачі по радіоканалу BLE може знизитися.
Датчик необхідно орієнтувати BLE антеною у бік терміналу (місця, де розміщено трекер).
Перед остаточною фіксацією датчика та терміналу необхідно переконатися у достатньому для стабільної роботи рівні сигналу.
Рівень сигналу -100 dBm вважається критично низьким. За такого рівня
рекомендується змінити місце встановлення. Рівень сигналу -70 dBm вважається нормальним
для стабільної роботи. Рівень сигналу від -85 dBm до – 90 dBm вважається достатнім для
роботи, але можуть виникати проблеми при незначному погіршенні умов.
3. Налаштування
Датчик поставляється з установленими налаштуваннями, що підходять для вирішення завдань, для яких він створений. Додатково налаштовувати датчик не потрібно. Можна відразу виконувати прив’язку датчика до трекера.
За замовчуванням встановлено період передачі даних 15 секунд.
Приклад підключення BLE Логера (датчика) до трекера Teltonika серії FMх у програмі Wialon.

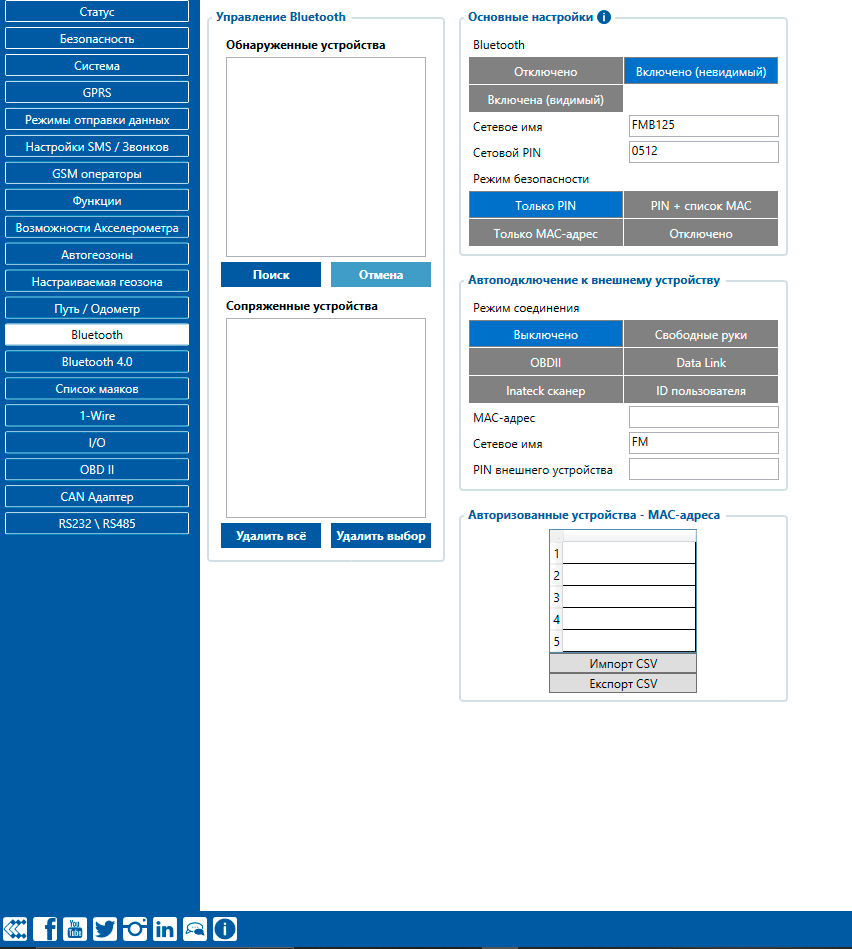

a. Вмикаємо блютуз.

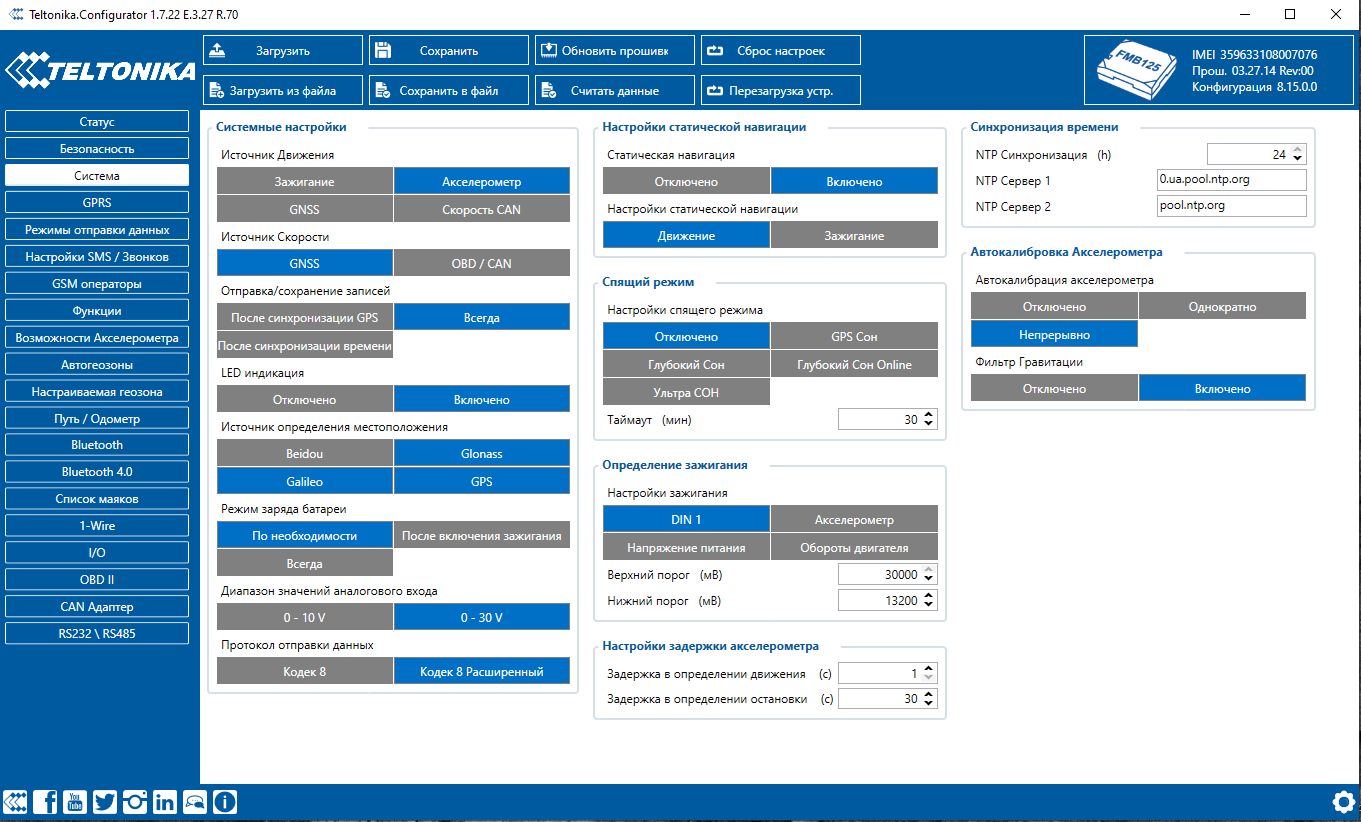

b. Протокол відправки (Кодек 8 Розширений)

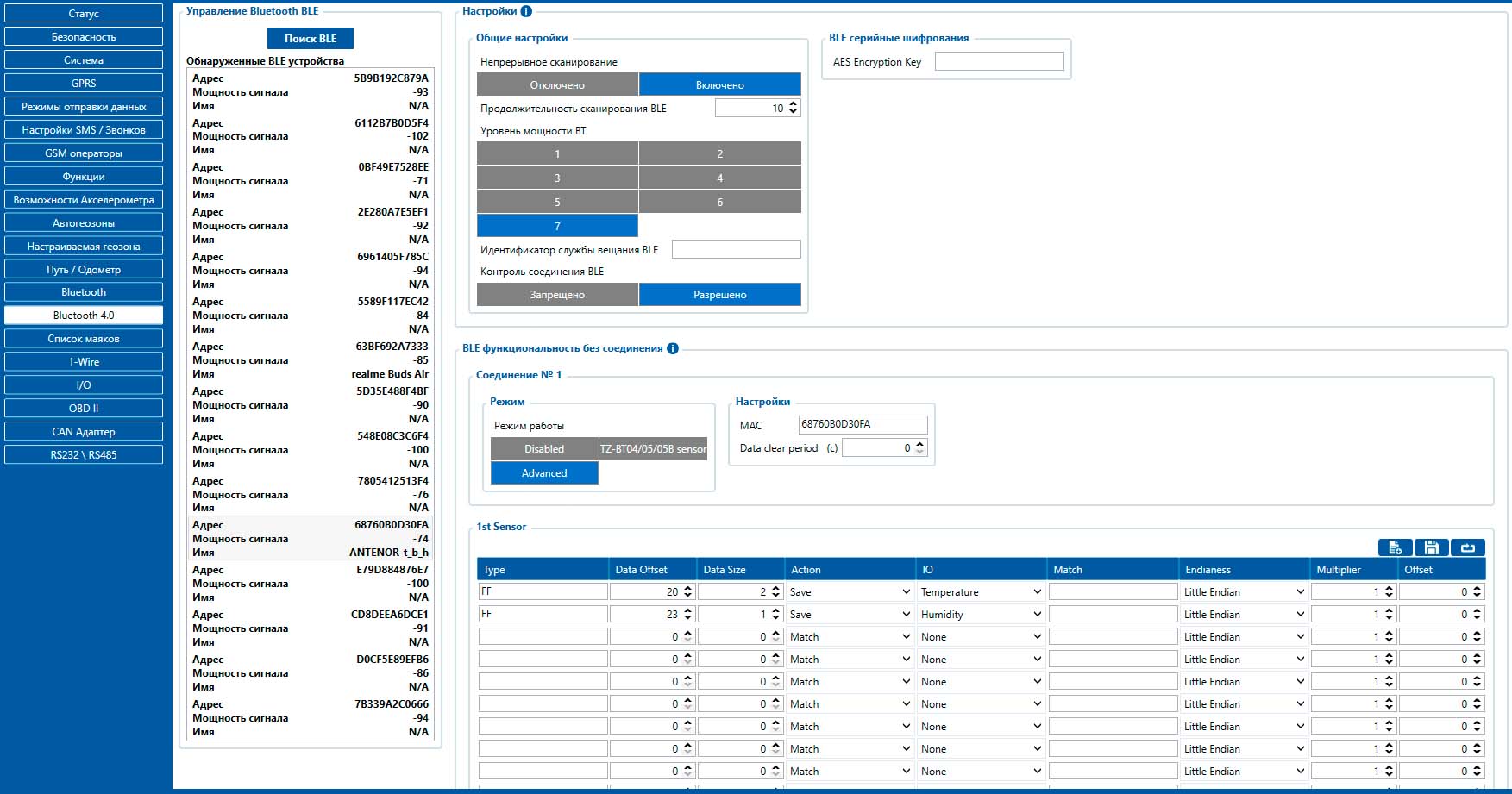

c. Скануєм доступні пристрої, вибираємо наш (мак адреса на стікері корпуса датчика) та налаштовуємо згідно прикладу.

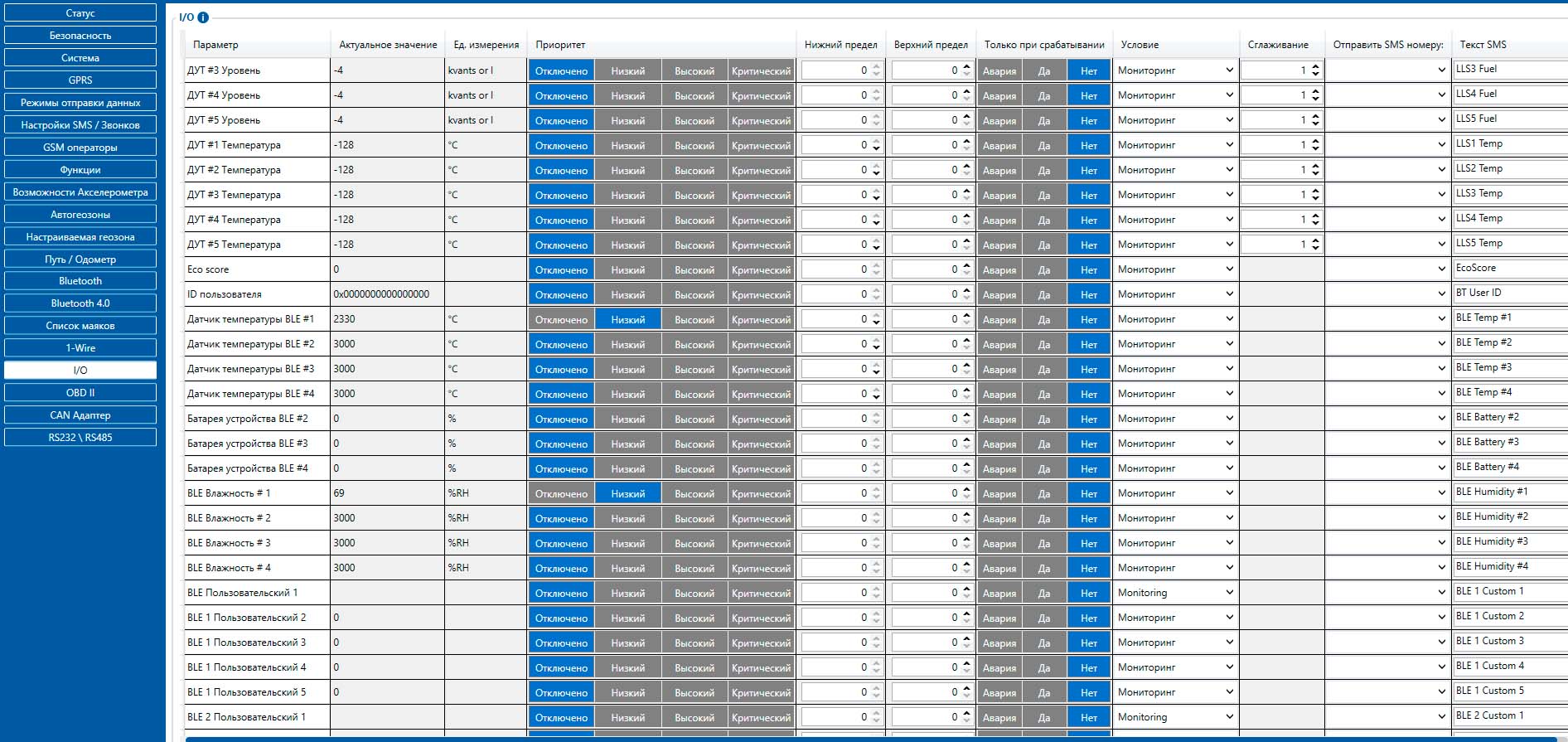

d. Вмикаємо потрібні датчики

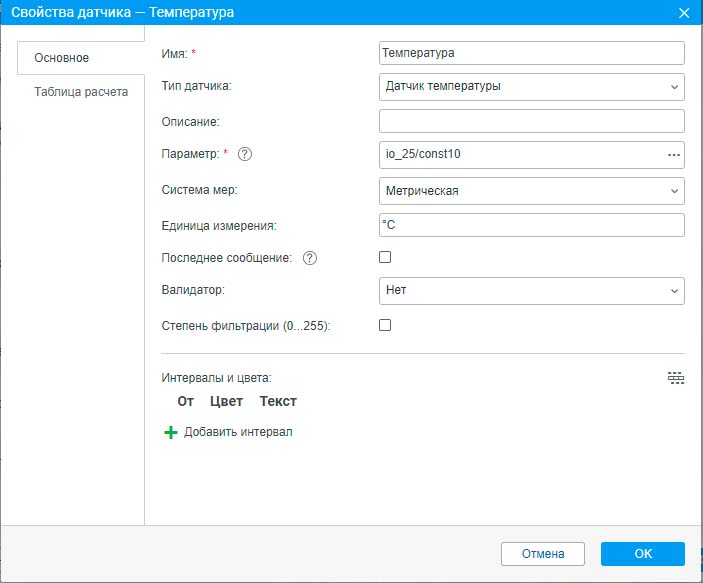

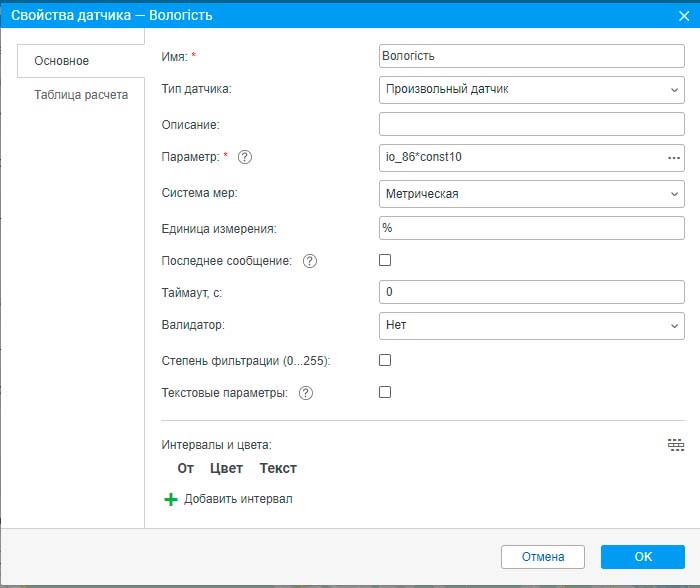

e. Налаштування датчиків у програмі Wialon
4. Технічні характеристики
Діапазон вимірюваних даних:
Температура – 40 ° С до + 85 ° С;
Вологість: від 0 до 100%;
Точність вимірювання:
Температура : ±0,5°;
Вологість: +/- 2% від 0 до 90%;
Робоча частота: 2.4ГГц;
Потужність передавача: до +4 dBm;
Чутливість приймача: -96 dBm;
Технологія обміну даними: Bluetooth Low Energy (BLE 5.0, сумісний з BLE4.0, BLE4.2);
Дальність зв’язку в режимі BLE: до 60 м у прямій видимості;
Елемент живлення: 2х14500 3,6В 2700 мАг;
Термін роботи батареї: до 3-х років;
Розмір, мм ше: 64х38х55;
Маса: не більше 124г.
5. Конструкція та функціональні можливості
Логер (датчик) температури та вологості Antenor SensorBLE виконаний у пластмасовому корпусі. Зовнішній вигляд та габаритні розміри пристрою наведені на мал. 1.
Всередині корпусу розміщено друковану плату з необхідними радіоелементами та деталями.

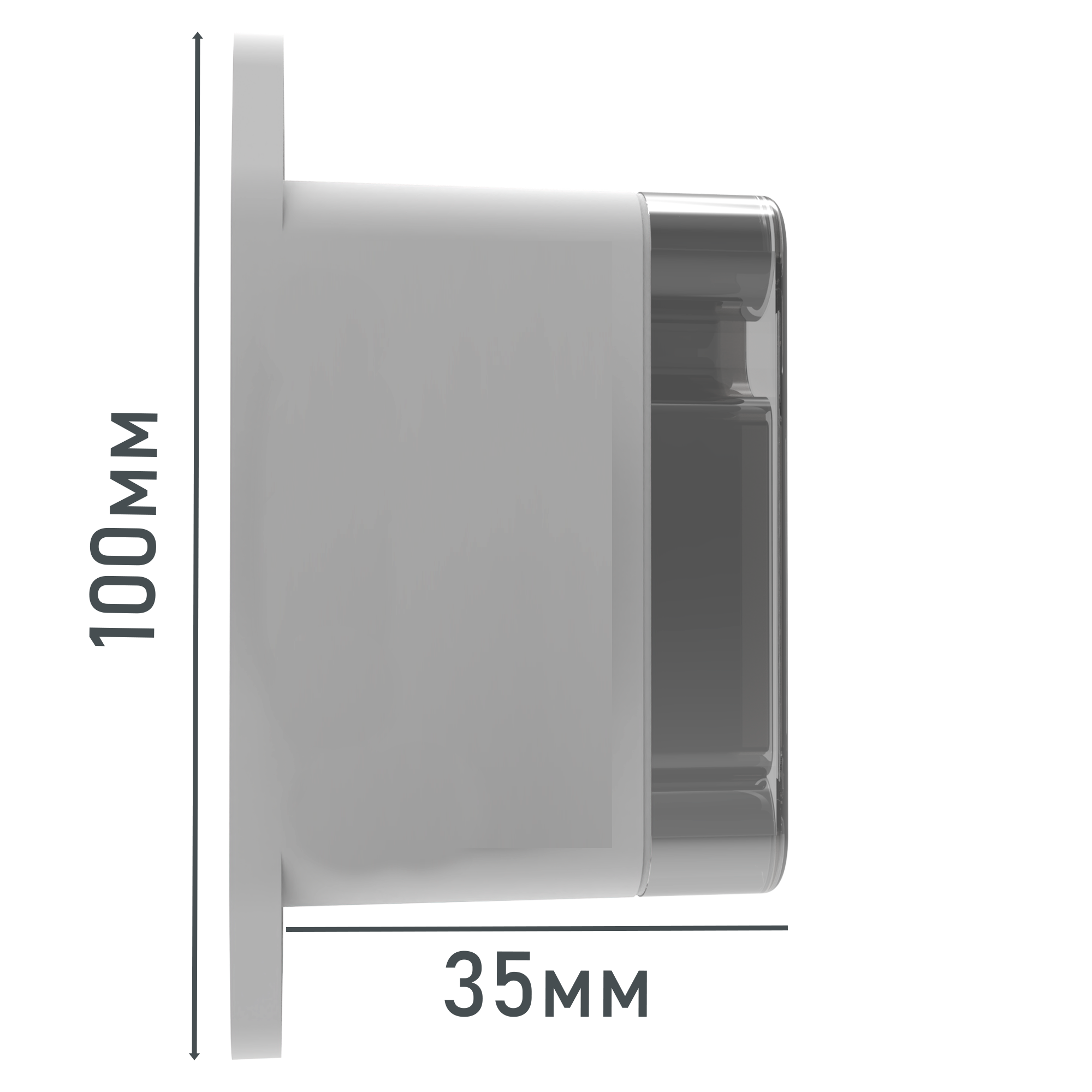

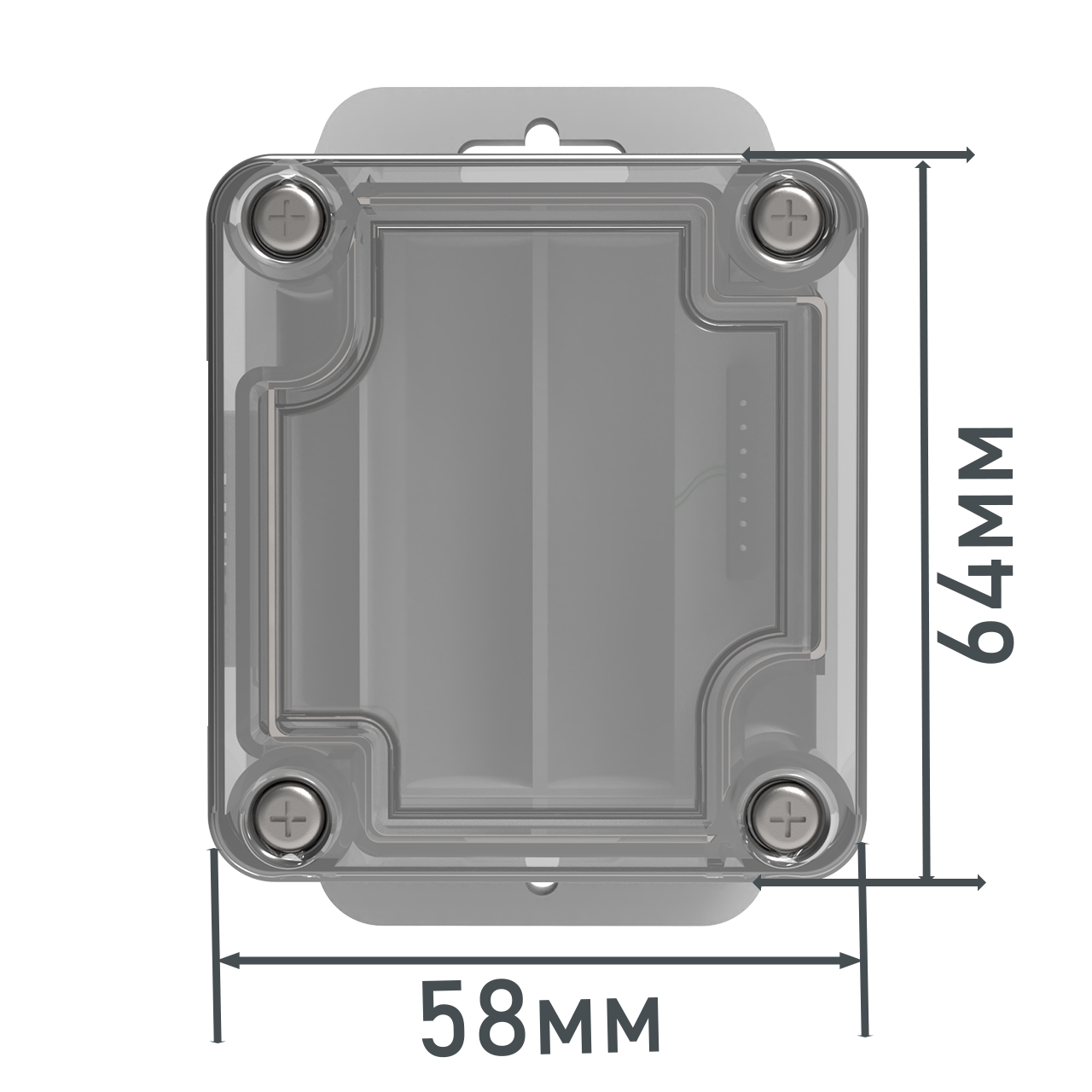

Мал.1. Зовнішній вигляд та габаритні розміри Логера Antenor Sensor BLE AS-TH01/AS-TH01
6. Гарантійні зобов’язання виробника
Гарантійний термін експлуатації Antenor Sensor – 12 місяців від дня відвантаження датчика. За домовленістю зі споживачем підприємство-виробник здійснює післягарантійне технічне обслуговування, технічну підтримку та технічні консультації з усіх видів своєї продукції. При недотриманні умов експлуатації, зберігання, транспортування, налагодження та монтажу, зазначених у цьому посібнику, споживач втрачає право гарантії на пристрій. Гарантія не поширюється на Antenor Sensor, що мають механічні ушкодження, ознаки проведення некваліфікованого ремонту та модернізації.
УВАГА! Гарантія не поширюється на елементи живлення.
Якщо у вас виникнуть будь-які питання, будь ласка, зверніться до нашої служби технічної підтримки:
0 800 300 670 (безкоштовно по Україні)
+38 067 548 67 01
